IBSP3036是一款低噪声、高PSRR、快速瞬态响应和低压差线性稳压器。提供200mA输出电流时压差仅为230mV。输入电压范围从2.2V至12V,输出可调电压范围从1.2V至(Vin-Vdrop)V。其静态工作电流典型值为0.3mA,关断模式下小于1μA,非常适用于对噪声敏感和低功耗的场景。实际应用中,IBSP3036输出端仅需一颗2.2μF陶瓷电容即可提供超低的噪声性能和良好的电路稳定性。内置多种保护电路,包括过流、过热限制等。IBSP3036支持1mm*1mm DFN4、SOT23-5封装,工作温度范围-40℃~+125℃。
l单个电容器改善噪声和PSRR
l压差:230mV(200mA)
l高精密使能/UVLO
l支持过流保护

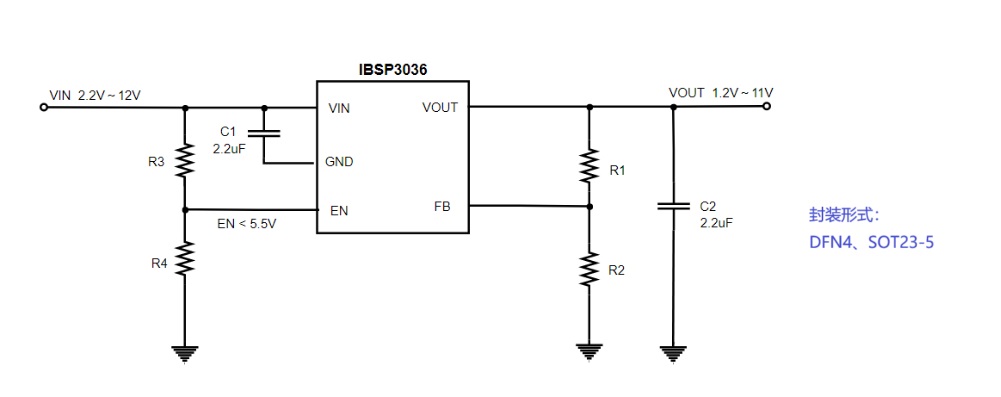

l外部电阻配置输出电压
l超低RMS噪声:3μVrms(10Hz至100kHz)
l超低噪声密度:6nV/√Hz(10kHz)
l超高电源抑制比(PSRR):
100dB(100Hz)
95dB(1kHz)
85dB(10kHz)
60dB(100kHz)
40dB(1MHz)
l额定输出电流:200mA
l宽输入电压范围:2.2 ~ 12V
l工作温度:-40 ~ 125℃
